Somfy Sonesse 50 en Gira 216100

[xorcrud]

Ik heb nog wat plaats op een gira 216100 jaloezie actor (info: https://www.gira.com/en/gebaeudetechnik ... n.html?d=1)
Hoe kan ik de 3 (blauw, zwart = omhoog, bruin = omlaag) correct aanlsuiten.
Ik geraak niet echt wijs uit het aansluitschema... en begin te vermoeden dat ik ergens een foute keuze gemaakt heb.

[egfdevos]


[xorcrud]

Hello egfdevos

Zwart/bruin vann somfy motor is gesnopen.
Wat ik niet helemaal snap is wat er dan in ↓1(L) en ↓1(N) moet gaan.

Is mijn veronderstelling dat het toestel fase en neutraal krijgt via voeding incorrect?

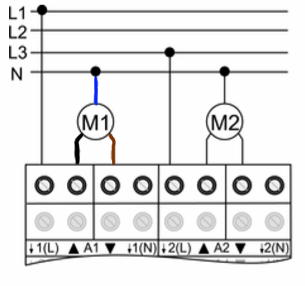

zou het dan verlopen zoals onderstaande:



bedankt voor jouw hulp

[egfdevos]

De Fase moet op ↓1(L).
De Neutraal mag op ↓1(N). Deze word gebruikt voor de automatisch operationele tijd. Dus ook maar aansluiten.

[xorcrud]

Even terugkoppelen.
Installatie gelukt, ETS programmatie in orde, menu in Deseo toegevoegd. Werkt allemaal super. Bedankt voor de hulp.

Ik zat volledig op een fout spoor - beetje onlogisch maar ik dacht dat de voedig voor de shutter actor ook wel gebruikt kon worden voor de rolgordijn motor....

Dikke merci voor de hulp!
