Call Scene 8 Bit homeserver

[ferry]

Ik ben aan het sstoeien met het afroepen en inleren van een scene in HS.

Ik heb per ruimte een groepsdadres welke ik aan verschillende scenes wil hangen.

waarde 0 moet dan scene 1 afroepen en 128 zal scene 1 inleren
waarde 1 moet scene 2 afroepen en 129 scene 2 inleren.

Ik heb geprobeerd om dit met logica voor elkaar te krijgen maar lukt me niet helaas.
Ik heb nu comperator Equal toegevoegd

Heeft iemand een idee om dit toch zo voor elkaar te krijgen?

[747driver]

Kan je vertellen hoe ik het hier heb aan de hand van de volgende afbeeldingen.
Gebruik een Gira tastsensor waarbij 2 knoppen zijn ingesteld op functie "Nevenscenario-aansluiting".
De ene heeft scenarionummer 1 en de ander 2.
Ze gebruiken hetzelfde groepadres.
De ene knop is een alles uit en er kunnen geen andere waarden mee worden ingeleerd.
De andere knop staat toe dat waarden kunnen worden ingeleerd.
(B = brightness)

Screen Shot 2021-02-13 at 16.21.14.jpg (76.02 KiB) 16640 keer bekeken

Screen Shot 2021-02-13 at 16.21.04.jpg (73.97 KiB) 16640 keer bekeken

[ferry]

Dank je maar waar heb je het groepsadres aan de scen geknoopt? Via logica?

[747driver]

Voor de fysieke drukknop heb ik een GA met daarin de 2 knoppen van de tastsensor en alle scene objecten van de dimmers die bij de scene horen.
Staat los van de HS en had ik voor de duidelijkheid beter niet kunnen beschrijven..

In QuadConfig heb ik een tweetal scene knoppen waarmee de scenes worden opgeroepen en ingeleerd.
Daarbij wordt de eerder genoemde (scene) GA niet gebruikt maar de Brightness waarden zoals opgeslagen door de HS.

[747driver]

Zo ziet het er in QC config uit:

Screen Shot 2021-02-13 at 18.55.05.jpg (154.37 KiB) 16625 keer bekeken

[ferry]

Dank je. Maar gaat juist om de scene's uit de homeserver met een taster af te kunnen roepen en inleren.

[747driver]

En dat afroepen, is dat dan 1 scene per drukknop?
Das niet zo moeilijk lijkt me.

[747driver]

Uitgaande van een tastsensor met 2 drukknoppen waarmee 2 scenes worden geleerd en opgeroepen.
Geef ze beide de functie schakelen, commando bij indrukken AAN, bij loslaten UIT en geef ze 2 verschillende GA's.
In HS Expert onder KNX control - Scenes
Maak daar de scenes welke je wil gebruiken.
Ik gebruik er 2 (zoals te zien in de 2 plaatjes van m'n eerste antwoord).
De ene is een bepaalde helderheid voor een aantal lampen en de ander is simpelweg alles uit.

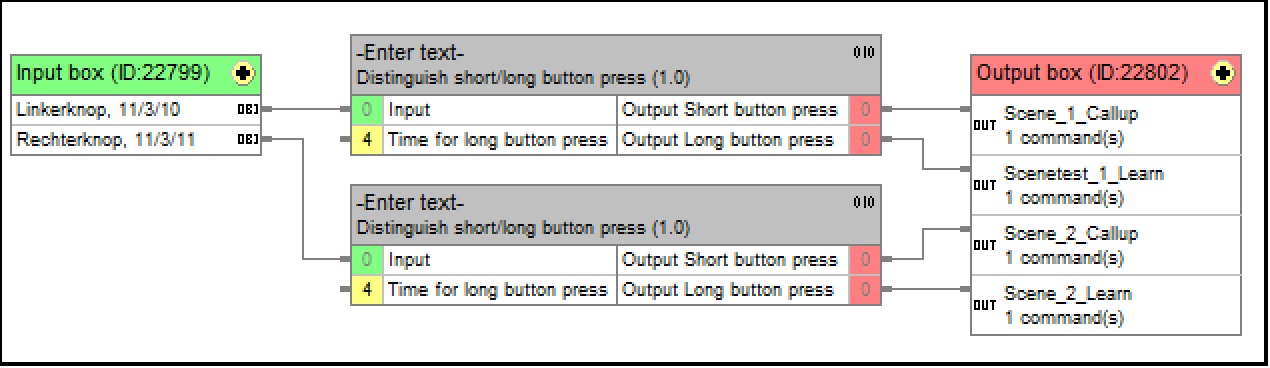

In de Graphic logic editor gebruik je het Logic element "Distinguish between short/long button press".
Vul het aantal seconden in dat je voor de long press wilt gebruiken.

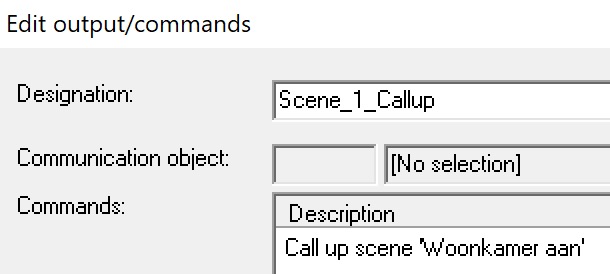

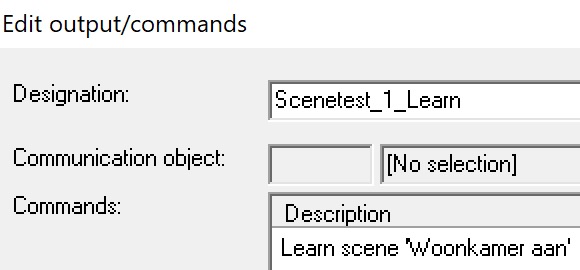

Zet in een Output box de commands zoals op de plaatjes hieronder weergegeven.
In QuadConfig kun je per scene een "Button plus" functie gebruiken met als behaviour "HS scene button".
Je hebt dan geen Learn functie.
Wanneer je meerdere scenes wil activeren in de Gira app heb je meer aan de "Scene plus/Trigger" functie met als Scene type "HS scene".
Dan kun je tot 4 scenes op 1 regel weergeven.
Het leren dmv het ingedrukt houden van 1 van de scenes werkt helaas niet lekker.
De bijbehorende scene wordt geactiveerd en de Learn scene popup komt tevoorschijn.
Je moet dan de scene eerst met een ander device "samenstellen" voordat je op OK drukt in de popup.
Een bug lijkt me.

Screen Shot 2021-02-14 at 21.51.44.jpg (114.7 KiB) 16581 keer bekeken

Screen Shot 2021-02-14 at 21.52.27.jpg (33 KiB) 16581 keer bekeken

Screen Shot 2021-02-14 at 21.52.42.jpg (32.87 KiB) 16581 keer bekeken

[ferry]

Dank je.

Het is gelukt heb het groepsadres op 5.010 gezet.
en dan via "equal to" de dersbetreffende scene opgeroepen og opgeslagen.
